TUGAS JARKOM II ( IP ROUTE STATIS )

KONFIGURASI ROUTER LAB A SEBAGAI BERIKUT

Router>enable Router#configure terminal Router(config)#hostname Lab_A Lab_A(config)#interface fastEthernet 0/0 Lab_A(config-if)#ip address 192.5.5.1 255.255.255.0 Lab_A(config-if)#no shutdown Lab_A(config-if)#exit Lab_A(config)#interface fastEthernet 1/0 Lab_A(config-if)#ip address 205.7.5.1 255.255.255.0 Lab_A(config-if)#no shutdown Lab_A(config)#interface serial 2/0 Lab_A(config-if)#ip address 201.100.11.1 255.255.255.0 Lab_A(config-if)#clock rate 64000 Lab_A(config-if)#no shutdown Lab_A(config-if)#exit sementara sampai di sini dulu ya ? kita lompat ke Router Lab_B

KONFIGURASI ROUTER LAB B SEBAGAI BERIKUT

Router>enable Router#configure terminal Router(config)#hostname Lab_B Lab_B(config)#interface fastEthernet 0/0 Lab_B(config-if)#ip address 219.17.100.1 255.255.255.0 Lab_B(config-if)#no shutdown Lab_B(config-if)#exit Lab_B(config)#interface serial 3/0 Lab_B(config-if)#ip address 201.100.11.2 255.255.255.0 Lab_B(config-if)#no shutdown Lab_B(config-if)#exit Lab_B(config)#interface serial 2/0 Lab_B(config-if)#ip address 199.6.13.1 255.255.255.0 Lab_B(config-if)#clock rate 64000 Lab_B(config-if)#no shutdown Lab_B(config-if)#exit sementara sampai di sini dulu ya ? kita lompat ke Router Lab_C

KONFIGURASI ROUTER LAB C SEBAGAI BERIKUT

Router>enable Router#configure terminal Router(config)#hostname Lab_C Lab_C(config)#interface fastEthernet 0/0 Lab_C(config-if)#ip address 223.8.151.1 255.255.255.0 Lab_C(config-if)#no shutdown Lab_C(config-if)#exit Lab_C(config)#interface serial 3/0 Lab_C(config-if)#ip address 199.6.13.2 255.255.255.0 Lab_C(config-if)#no shutdown Lab_C(config-if)#exit Lab_C(config)#interface Lab_C(config)#interface serial 2/0 Lab_C(config-if)#ip address 204.204.7.1 255.255.255.0 Lab_C(config-if)#clock rate 64000 Lab_C(config-if)#no shutdown Lab_C(config-if)#exit sementara sampai di sini dulu ya ? kita lompat ke Router Lab_D

KONFIGURASI ROUTER LAB D SEBAGAI BERIKUT

Router>enable Router#configure terminal Router(config)#hostname Lab_D Lab_D(config)#interface fastEthernet 0/0 Lab_D(config-if)#ip address 210.93.105.1 255.255.255.0 Lab_D(config-if)#no shutdown Lab_D(config-if)#exit Lab_D(config)#interface serial 3/0 Lab_D(config-if)#ip address 204.204.7.2 255.255.255.0 Lab_D(config-if)#no shutdown Lab_D(config-if)#exit sementara sampai di sini dulu ya ? kita lompat ke Router Lab_E

KONFIGURASI ROUTER LAB E SEBAGAI BERIKUT

Router>enable Router#configure terminal Router(config)#hostname Lab_E Lab_E(config)#interface fastEthernet 0/0 Lab_E(config-if)#ip address 210.93.105.2 255.255.255.0 Lab_E(config-if)#no shutdown Lab_E(config-if)#exit sementara sampai di sini dulu ya ? kita kembali ke Router Lab_A

LANJUTAN KONFIGURASI ROUTER LAB A SEBAGAI BERIKUT

Tadi sampai di sini ya ? Lab_A(config-if)#no shutdown Lab_A(config-if)#exit dilanjut setting konfigurasi ip route nya seperti di bawah ini : Lab_A(config)#ip route 219.17.100.0 255.255.255.0 201.100.11.2 Lab_A(config)#ip route 223.8.151.0 255.255.255.0 201.100.11.2 Lab_A(config)#ip route 210.93.105.0 255.255.255.0 201.100.11.2 Lab_A(config)#ip route 199.6.13.0 255.255.255.0 201.100.11.2 Lab_A(config)#ip route 204.204.7.0 255.255.255.0 201.100.11.2 Lab_A(config)#^Z Lab_A#write memory Building configuration... [OK] Lab_A# selesai sudah kita mengkonfiguraasikan Router Lab_A. ayok sekarang kita lanjutkan kembali untuk mengkonfigurasikan Router Lab_B

LANJUTAN KONFIGURASI ROUTER LAB B SEBAGAI BERIKUT

Tadi sampai di sini ya ? Lab_B(config-if)#no shutdown Lab_B(config-if)#exit dilanjut setting konfigurasi ip route nya seperti di bawah ini : Lab_B(config)#ip route 205.7.5.0 255.255.255.0 201.100.11.1 Lab_B(config)#ip route 192.5.5.0 255.255.255.0 201.100.11.1 Lab_B(config)#ip route 223.8.151.0 255.255.255.0 199.6.13.2 Lab_B(config)#ip route 210.93.105.0 255.255.255.0 199.6.13.2 Lab_B(config)#ip route 204.204.7.0 255.255.255.0 199.6.13.2 Lab_B(config)#exit Lab_B#write memory Building configuration... [OK] Lab_B# selesai sudah kita mengkonfiguraasikan Router Lab_B. ayok sekarang kita lanjutkan kembali untuk mengkonfigurasikan Router Lab_C

LANJUTAN KONFIGURASI ROUTER LAB C SEBAGAI BERIKUT

Tadi sampai di sini ya ? Lab_C(config-if)#no shutdown Lab_C(config-if)#exit dilanjut setting konfigurasi ip route nya seperti di bawah ini : Lab_C(config)#ip route 219.17.100.0 255.255.255.0 199.6.13.1 Lab_C(config)#ip route 205.7.5.0 255.255.255.0 199.6.13.1 Lab_C(config)#ip route 192.5.5.0 255.255.255.0 199.6.13.1 Lab_C(config)#ip route 210.93.105.0 255.255.255.0 204.204.7.2 Lab_C(config)#ip route 201.100.11.0 255.255.255.0 199.6.13.1 Lab_C(config)#exit Lab_C#write memory Building configuration... [OK] Lab_C# selesai sudah kita mengkonfiguraasikan Router Lab_C. ayok sekarang kita lanjutkan kembali untuk mengkonfigurasikan Router Lab_D

LANJUTAN KONFIGURASI ROUTER LAB D SEBAGAI BERIKUT

Tadi sampai di sini ya ? Lab_D(config-if)#no shutdown Lab_D(config-if)#exit dilanjut setting konfigurasi ip route nya seperti di bawah ini : Lab_D(config)#ip route 223.8.151.0 255.255.255.0 204.204.7.1 Lab_D(config)#ip route 219.17.100.0 255.255.255.0 204.204.7.1 Lab_D(config)#ip route 205.7.5.0 255.255.255.0 204.204.7.1 Lab_D(config)#ip route 192.5.5.0 255.255.255.0 204.204.7.1 Lab_D(config)#ip route 199.6.13.0 255.255.255.0 204.204.7.1 Lab_D(config)#ip route 201.100.11.0 255.255.255.0 204.204.7.1 Lab_D(config)#exit Lab_D#write memory Building configuration... [OK] Lab_D# selesai sudah kita mengkonfiguraasikan Router Lab_D. ayok sekarang kita lanjutkan kembali untuk mengkonfigurasikan Router Lab_E

LANJUTAN KONFIGURASI ROUTER LAB E SEBAGAI BERIKUT

Tadi sampai di sini ya ? Lab_E(config-if)#no shutdown Lab_E(config-if)#exit dilanjut setting konfigurasi ip route nya seperti di bawah ini : Lab_E(config)#ip route 204.204.7.0 255.255.255.0 210.93.105.1 Lab_E(config)#ip route 199.6.13.0 255.255.255.0 210.93.105.1 Lab_E(config)#ip route 201.100.11.0 255.255.255.0 210.93.105.1 Lab_E(config)#ip route 205.7.5.0 255.255.255.0 210.93.105.1 Lab_E(config)#ip route 192.5.5.0 255.255.255.0 210.93.105.1 Lab_E(config)#ip route 219.17.100.0 255.255.255.0 210.93.105.1 Lab_E(config)#ip route 223.8.151.0 255.255.255.0 210.93.105.1 Lab_E(config)#exit Lab_E#write memory Building configuration... [OK] Lab_E# selesai sudah kita mengkonfiguraasikan Router Lab_E.

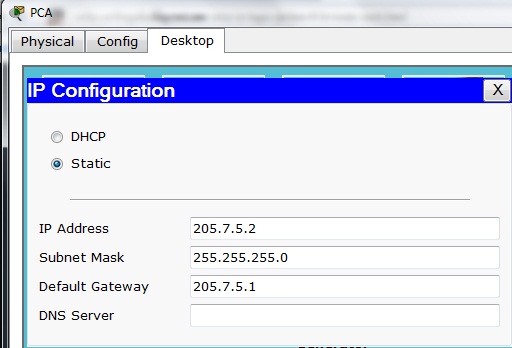

KONFIGURASI PC

UJI KONEKSI PADA ROUTER


UJI KONEKSI ANTAR PC
